放电测试的频率和方法

书痴者文必工，艺痴者技必良。

本文2200字，预计3分钟读完

小王迫于压力离职多年

决定重操旧业干设备运营。

几番波折

终于应聘上了一家企业的设备管理岗。

前人草草交接便离职了。

小王兢兢业业认认真真的工作。

突然这天停电了~

数据~文件~产能~......

各种害怕充斥着小王。

愣了一会儿缓过神，

上一个人说了

我们有配UPS电源系统后备用电可达2小时。

小王这才松了口气，

赶紧做断电的应急处理了。

过了1小时~~~电又没了。

这一次，世界像被按下了暂停键~

怎么回事，小王瑟瑟发抖一脸懵逼，

2小时？？1小时？？？

这次的断电事故造成了企业不小的损失，

小王自然也受到了批评和考核甚至要开除。

委屈又倔强的小王决定查明真相。

他给蓄电池充电，

反复充放都是达不到后备2小时的要求

终于，一番努力后，

他发现了

原来是蓄电池发生了硫化，

导致蓄电池容量大为下降，

备用时间缩短。

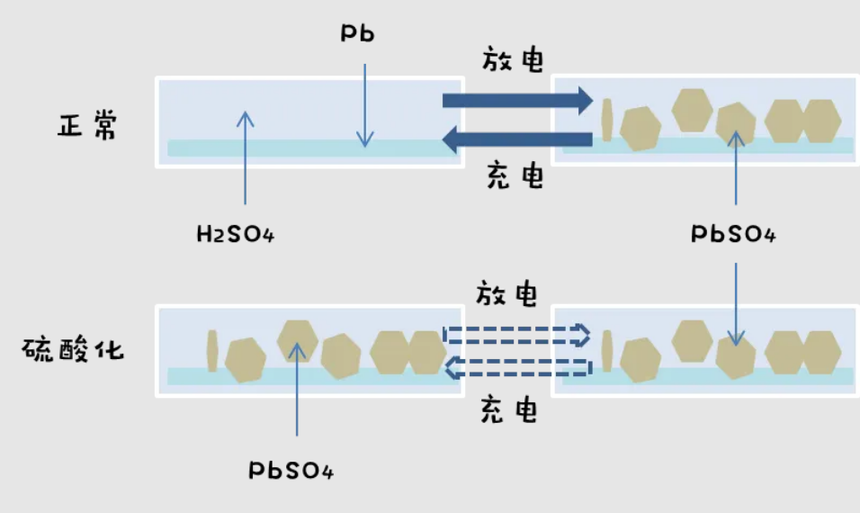

什么是硫化？

处于长期浮充状态下的阀控铅酸蓄电池（以下简称蓄电池），极板表面将逐渐产生硫酸铅结晶体(一般称之为"硫化")，堵塞极板的微孔，阻碍电解液的渗透，从而增大了蓄电池的内电阻，降低了极板中活性物质的作用，蓄电池容量大为下降。这就需要定期对蓄电池核对性放电，衡量电池健康状态、活化蓄电池去“硫化”、检修电池组回路连接可靠性。

小王查阅了资料和相关记录，了解到

在DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》中6.33阀控蓄电池的核对性放电要求，“新安装或大修后的阀控蓄电池组，应进行全核对性放电试验，以后每隔2-3年进行一次，运行6年以后的阀控蓄电池，应每年做一次全核对性放电试验”。针对UPS系统，在某些特殊应用场合如工业炼化、轨道交通，机电运维班组内部有更高巡检要求，蓄电池新安装后需要进行核容放电，之后每6-12月做一次不同深度放电试验。

小王这下明白了，

难怪电池容量降低了呢~

前一个人

都没有对蓄电池进行相应的操作。

于是小王便就此问题提交了报告，

分析了情况和提出相应的对策，

获得了领导的认可。

那么针对这种情况，小王是怎么做的呢？

CSB蓄电池小课堂2024第36课便来为你解密~

蓄电池组外挂放电设备（假负载）进行放电测试，是当前常用办法之一。

不同UPS功率及后备时间，UPS配备1-4组蓄电池不等，大功率放电设备笨重，小功率放电设备放电速度慢，每次电池放电测试均是不小的工作量。放电设备在使用时需连接电池组，拆接线不仅麻烦，而且须十分谨慎小心，谨防触电风险。放电测试过程中蓄电池组电能最终转化为热量耗散，电能零利用，同时造成机房内部环境温度升高，影响机房运行可靠性，加大了机房温控系统调温功耗。

笨重、

放电速度慢、

操作麻烦、

触电风险~~~

是否有办法能够在电池放电测试过程中，蓄电池释放的电能被充分利用，达到节能减排呢？

一直以来CSB蓄电池始终围绕着以客户为中心的服务理念，深入了解客户痛点，为客户排忧解难。经典传承产品，FR-UK33GEL系列（星传系列）UPS就可实现多制式电池在线放电测试功能。

FR-UK33GEL系列产品，主功率回路由整流器AC/DC、逆变器DC/AC、电池充放电变换DC/DC等组成。

当市电交流输入正常，UPS处于双变换模式：

市电交流输入通过AC/DC完成交流变直流转化，经过母线电容滤波后小部分电能通过DC/DC变换为蓄电池充电储存电能，大部分电能通过DC/AC逆变为负载供电。

所有人

来咯，

重点来咯，

两种放电测试方法带你解放双手！

电池放电测试功能（方法）1：正向电池放电测试

CSB蓄电池GPL系列产品，在市电输入正常且负载量满足放电测试条件时，支持正向电池放电测试功能，电池放出的电能通过负载吸收利用。

其原理如下：当DSP接收测试指令时，发送控制指令降低整流器AC/DC输出功率，提高电池DC/DC回路输出功率达到电池放电测试的目的。执行放电测试过程中，整流器AC/DC始终处于热备状态，系统实时检测电池端口输入电压值、母线电压等参数，当出现异常工况如电池低压告警、母线低压、测试终止等信号时，及时响应调整整流器AC/DC的输出功率，补充逆变器所需电能，确保负载连续性。测试过程电能流如下图

CSB蓄电池GPL系列产品，电池正向测试功能分为标准测试和深度测试两种模式：标准测试执行时间长度为1min，主要应用于电网质量好，长期UPS不转蓄电池供电的场合，需要定期进行短时间放电测试，以便能够发现电池组异常工况。

深度测试放电为电池大容量放电，放电测试结束条件为电池低压告警，可作为蓄电池去硫化和核容使用。

电池放电测试功能（方法）2：反向回馈电网电池放电测试

以上我们介绍了正向放电测试功能，电池能量通过负载消耗，放电速率取决于负载量的大小，但是在负载小的场合，执行测试的时间往往变得很长。为了解决这一痛点问题，CSB蓄电池深入应用现场了解客户痛点，不断创新，反复试验，FR-UK33GEL系列产品集聚了正向、反向放电测试功能。

不同于正向放电功能的是，反向放电测试功能是通过电网吸收消纳蓄电池放出的电能。且能够根据运维需求设置电池放电测试电流及放电时长，精准控制放电电流大小及时间长度。设置界面如左图,设置完成后点击右图恒流放电进入放电测试。

其原理如下：

进入“恒流放电”模式，蓄电池通过DC/DC变换后在直流母线分流，一部分通过逆变器供给负载使用，一部分通过AC/DC反向逆变馈网。

测试过程中时刻监测电网工况，当电网出现断电，及时中断馈网放电。当出现异常工况如电池低压告警、母线低压、测试终止等信号时，及时响应调整整流器AC/DC的输出功率，改变电流方向，及时补充逆变器所需电能，确保负载供电连续性。

以上两种电池放电测试具有以下优势

操作简便

安全可靠

自动记录

↓

整个过程无需接线，安全便捷

整流器热备份，无掉电风险

测试程控自动执行无需人为干预，只需通过轻轻点击液晶屏，即可下发测试指令。测试完成自动回到正常工作模式

自动记录测试数据，测试结束后自动弹窗提示，并在历史记录中保留测试信息

以上便是CSB蓄电池科技本节课内容，你学会了吗？
